IL PB BK DI8 DO4/EF-PAC 菲尼克斯總線耦合器現貨

IL PB BK DI8 DO4/EF-PAC 菲尼克斯總線耦合器現貨

???????phoenix菲尼克斯總線耦合器IL PB BK DI8 DO4/EF-PAC，弗熙堡從事自動化產品經銷多年，一切從客戶實際需求出發，備有大量現貨，竭誠為您服務，您值得選擇！021-51601058

好評系數：

立即詢價 IL PB BK DI8 DO4/EF-PAC 菲尼克斯總線耦合器現貨

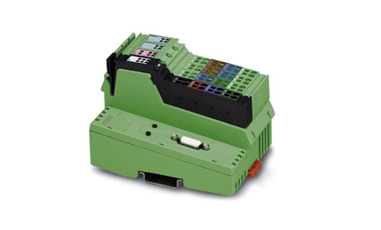

菲尼克斯總線耦合器IL PB BK DI8 DO4/EF-PAC現貨
IL PB BK DI8 DO4/EF-PAC
產品特點
       ? Inline
       ? 總線耦合器
       ? PROFIBUS DP
       ? D-SUB-9母頭連接器
       ? 數字輸入: 8，24 V DC
       ? 數字輸出: 4，24 V DC，500 mA
       ? 連接系統: 3線
       ? 本地總線傳輸速率: 500 kBit/s / 2 MBit/s
       ? 保護等級: IP20
       ? 包括Inline連接器和標記條

菲尼克斯總線耦合器IL PB BK DI8 DO4/EF-PAC介紹

       內置I/O的總線耦合器專用于PROFIBUS網絡，可連接至Inline I/O系統。
       該總線耦合器上限可連接61臺Inline設備。
       提供配套的GSD文件，用于將Inline站點集成到編程系統。
       文件可從網站phoenixcontact.net/products內的產品區內下載。
       PROFIBUS連接通過9位D-SUB插座實現
       PROFIBUS接口和邏輯間的電隔離
       八個數字輸入，四個數字輸出（板載）
       可連接多達16臺PCP設備
       用于1級和2級主機的DP/V1
       PROFIBUS數據傳輸速度從9.6 kbps到12 Mbps
       用于設置PROFIBUS地址的旋轉編碼開關
       支持從0至126的PROFIBUS地址
       I&M 功能
       IO-Link call（固件2.0及以上版本）
       PROFIsafe設備的操作

尺寸

尺寸圖

寬度 80 mm
高度 119.8 mm
深度 71.5 mm
關于尺寸數據的注意事項 針式連接器規格

環境條件

環境溫度（運行） -25 °C ... 60 °C
環境溫度（存放/運輸） -25 °C ... 85 °C
允許濕度（運行） 10 % ... 95 % (無冷凝)
允許濕度（存放/運輸） 10 % ... 95 % (無冷凝)
空氣壓力（運行） 70 kPa ... 106 kPa (可達海拔3000 m)
空氣壓力（存放/運輸） 70 kPa ... 106 kPa (可達海拔3000 m)
保護等級 IP20

概述

安裝類型 DIN導軌
顏色 綠色
凈重 343.2 g
關于重量規格的注意事項 帶針式連接器
診斷信息 數字輸出短路或過載 是
  傳感器電源故障 是
  執行器電源故障 是

接口

名稱 PROFIBUS DP
通道數目 1
連接方式 D-SUB-9母頭連接器
傳輸速度 9,6 kBit/s ... 12 MBit/s
位數 9
名稱 Inline本地總線
連接方式 Inline數據跨接塊
傳輸速度 500 kBit/s / 2 MBit/s (自動檢測，無系統組合)

網絡/總線系統

過程數據量 上限 488 Byte (每個站)
  上限 244 Byte (輸入)
  上限 244 Byte (輸出)
參數數據量 上限 244 Byte (包括可用于總線耦合器，DP/V1以及本地輸入和輸出的14字節)
組態數據量 上限 244 Byte (包括用于本地輸入和輸出的5字節)
支持的設備數目 上限 63 (每個站)
可連接本地總線設備的數量 上限 61 (板載I/O是兩臺設備)
帶參數通道的設備數目 上限 16
所支持的帶遠程總線分支的分支終端數目 0
I/Os響應時間 典型值 4 ms (并排I/O；傳輸速度 PROFIBUS 1.5 Mbps，本地總線500 kbps)

Inline電位

名稱 總線耦合器電源UBC; 通信電源UL (7.5 V)與模擬量電源UANA (24 V)自總線耦合器電源供電。
電源電壓 24 V DC (通過Inline連接器)
電源電壓范圍 19.2 V DC ... 30 V DC (包括所有公差，包括紋波)
電流損耗 80 mA (沒有連接I/O模塊)
  上限 0.98 A
名稱 通信電源(UL)
電源電壓 7.5 V DC
電源 上限 0.8 A DC
名稱 模擬量模塊的電源(UANA)
電源電壓 24 V DC
電源電壓范圍 19.2 V DC ... 30 V DC (包括所有公差，包括紋波)
電源 上限 0.5 A DC
名稱 主電路(UM)電源
電源電壓 24 V DC
電源電壓范圍 19.2 V DC ... 30 V DC (包括所有公差，包括紋波)
電源 上限 8 A DC (UM +US)
電流損耗 上限 8 A DC
名稱 分段回路電源(US)
電源電壓 24 V DC (通過Inline連接器)
電源電壓范圍 19.2 V DC ... 30 V DC (包括所有公差，包括紋波)
電源 上限 8 A DC (UM +US)
電流損耗 上限 8 A DC
功耗 典型值 1.7 W (整個設備)
電流損耗 6 mA (未連接外圍設備)

數字輸入

輸入名稱 數字輸入
輸入說明 EN 61131-2類型1
連接方式 Inline連接器
連接系統 3線
輸入數量 8
典型響應時間 大約 500 µs
保護電路 級性保護 抑制二級管
額定輸入電壓 UIN 24 V DC
額定輸入電流 UIN 典型值 3 mA
輸入電壓 24 V DC
輸入電壓范圍，"0"信號 -30 V DC ... 5 V DC
輸入電壓范圍，"1"信號 15 V DC ... 30 V DC
每個通道的典型輸入電流 典型值 3 mA
0到1信號切換延遲時間 2.9 ms
1到0信號切換延遲時間 2.9 ms

數字輸出

輸出名稱 數字輸出
連接方式 Inline連接器
連接系統 3線
輸出數目 4
保護電路 短路和過載保護 輸出驅動器續流電路
輸出電壓 24 V DC -1 V (在額定電流下)
額定輸出電壓 24 V DC
每個通道的上限輸出電流 500 mA
每個模塊/端子的上限輸出電流 2 A
每個模塊的上限輸出電流 2 A
額定負載，感性 12 VA (1.2 H，48 Ω)
額定負載，指示燈 12 W
額定負載，阻性 12 W
感應截止電壓的限制 大約 -30 V
斷開時的輸出電流 上限 10 µA (在沒有負載的情況下，即使未設置輸出，也可以測量電壓。)
過載行為 自動重啟
電感過載動作 輸出可能會被毀壞
抗短脈沖的反轉電壓 防止反向電壓

標準和規范

機械測試 符合EN 60068-2-6/IEC 60068-2-6抗振標準 5g
  符合EN 60068-2-27/IEC 60068-2-27耐沖擊標準 操作： 25g，11ms持續時間，半正弦沖擊脈沖
連接符合標準 CUL
保護等級 III (IEC 61140，EN 61140，VDE 0140-1)
